RCW800-250 コア巻機械及び成形機


RCW800-250 巻コア巻線機

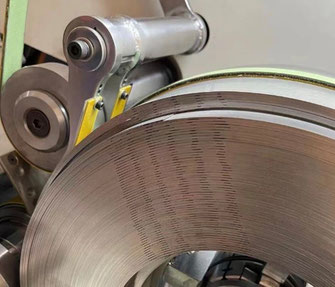

分散ギャップコア

段巻きコア



◆用途

 電柱設置変圧器用の鉄芯製造



◆ 主な特徴



1. 自動供給⇒ガイド⇒ラッピング⇒巻き取り⇒切断

       コンピュータ制御でパソコンコントロールパネルに数値入力して全自動でコアを製造。

       ドイツ・シーメンスの制御システムと高い演算速度及び強力な機能を備えたHMIパネルを採用。

       各パラメーターを設定することにより様々なタイプのシートを加工する事が可。



2. 分散ギャップコアとトロイダルコアの両方を生産できます。



3. 垂直2 ~ 15段、1段あたり1~3個。



4. ガスのサイズと供給速度は HMI で調整できます。



5. 自動ラッピング技術により、労力とエラーが軽減されます。



6. タングステン鋼切断ユニットを装備し、耐久性を向上させます。



7. 巻芯:外径800mm<1400mmタイプもあります。>

       巻芯高さ = 40~250mm

仕様書

ダウンロード

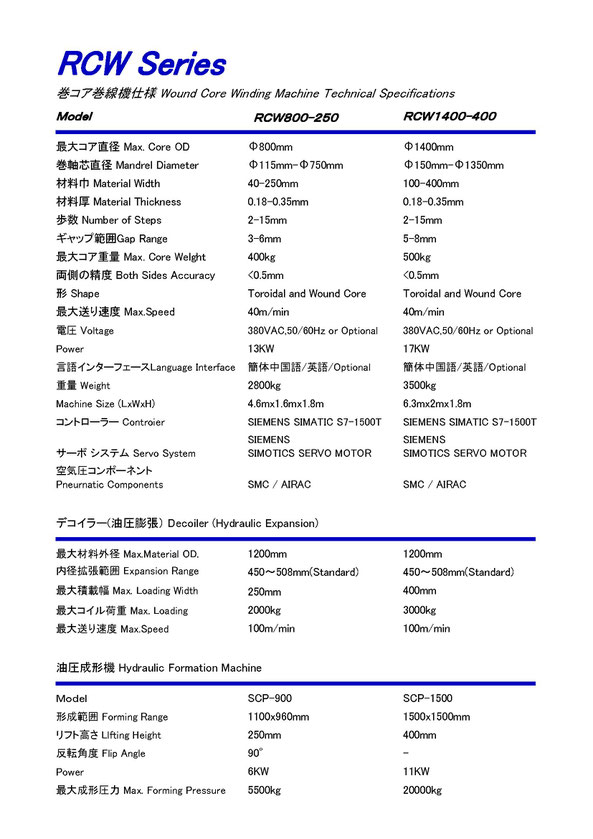

巻コア巻線機仕様書
巻コア巻線機仕様書.pdf
PDFファイル 44.5 KB

巻コア巻線機動画


RCW800‐250成形機


巻きコアを4方向からシリンダー機器で加圧して角型に成形する機械です。

完成品コアは電信柱内トランスに使用されます。

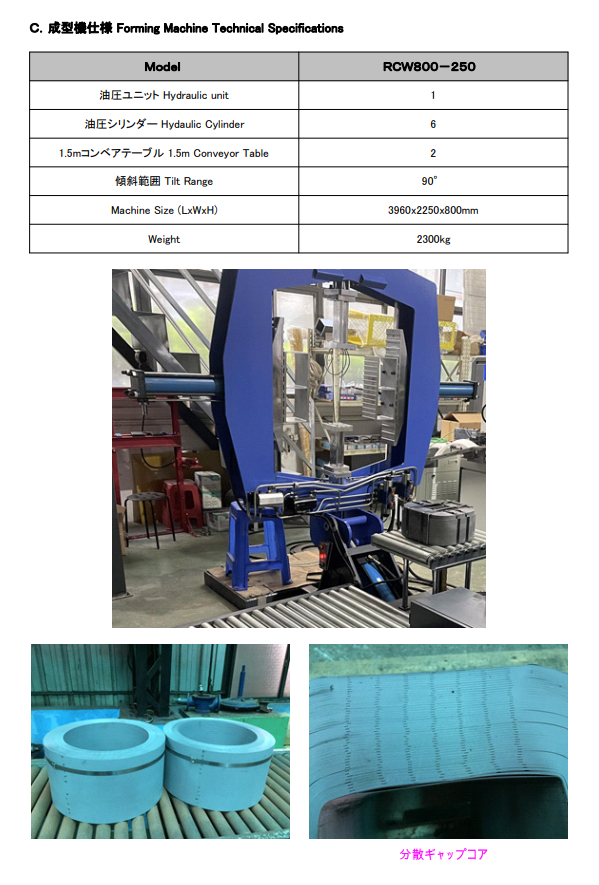

成型機仕様書

ダウンロード
成型機仕様書
成型機仕様書.pdf
PDFファイル 206.0 KB

成型機動画
